Ağır Yük Kafalı Kelepçe - 5"
Ağır yük kelepçeleri, ağır yük taşıyan boruların montajında kullanılmakta olup askı bağlantısı için kafa parçası kullanılmaktadır. Ağır Yük Kelepçelerinin montajında çelik dübel ve Rot (Tij) kullanılır. Kafası sayesinde kolay montaj ve bağlantı deşiğinin oval olması nedeniyle merkezleme imkânı sağlar.
Genel Özellikler Çift formlu gövde yapısı ile yüksek mukavemet sağlanmaktadır. Yıldız başlı kombi ve altı köşe bağlantı cıvataların ile güvenli ve kolay kulak bağlantı imkânı sağlanmaktadır. Nakliye ve montaj sırasında cıvataların düşmemesi için plastik pul kullanılmaktadır. Paslanmaya karşı 8-12 mikron çinko kaplama yapılmaktadır. EPDM kauçuk izolasyon lastiği ile; DIN 4109’a göre 15 Db’e kadar ses düşümü, titreşim sönümü ve sistemdeki termal genleşmelere karşı kısmi emiş sağlanmaktadır.
| Tip | : | Lastikli, Kafalı |
| Ölçü (İnç) | : | 5" |

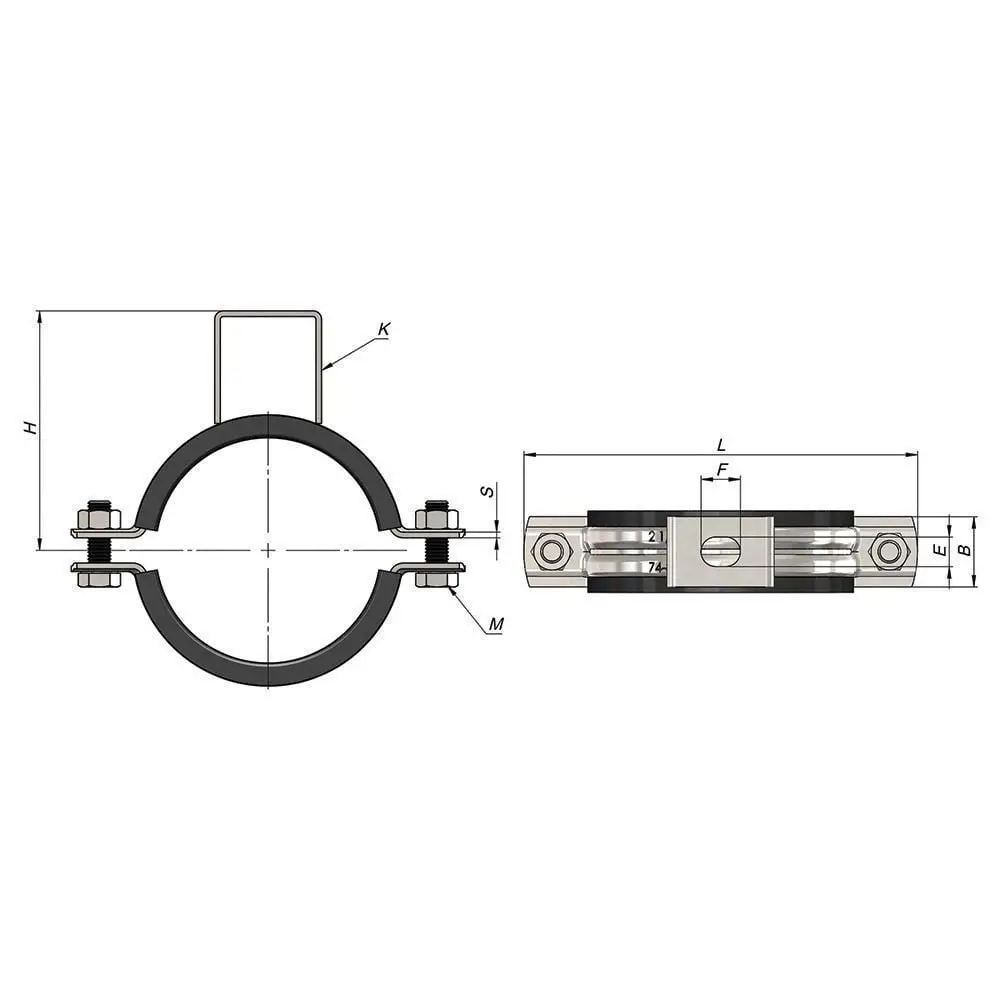

| Ürün Kodu | Ölçü | Sıkma Aralığı | Kopma Yükü | Çalışma Yükü | L | H | M | SxB | ExF | K | Koli Adedi | Koli Ağırlığı |
| (mm) | (KN) | (KN) | (mm) | (mm) | (mm) | (mm) | (Kafa Parçası) | |||||
| NAKC015 | 1/2" | 21 - 28 | 10 | 2,75 | 81 | 41 | M8(6.8) | 2x25 | 10,5x14 | 2x25x40 | 50 | 7,77 |
| NAKC020 | 3/4" | 25 - 32 | 10 | 2,75 | 87 | 42,5 | M8(6.8) | 2x25 | 10,5x14 | 2x25x40 | 50 | 8,2 |
| NAKC025 | 1" | 33 - 40 | 10 | 2,75 | 94 | 49,5 | M8(6.8) | 2x25 | 10,5x14 | 2x25x40 | 50 | 8,65 |
| NAKC032 | 1 1/4" | 41 - 48 | 10 | 2,75 | 103 | 55 | M8(6.8) | 2x25 | 10,5x14 | 2x25x40 | 40 | 7,25 |
| NAKC040 | 1 1/2" | 48 - 56 | 10 | 2,75 | 111 | 59 | M8(6.8) | 2x25 | 10,5x14 | 2x25x40 | 40 | 7,69 |
| NAKC050 | 2" | 60 - 69 | 10 | 2,75 | 125 | 66 | M8(6.8) | 2x25 | 10,5x14 | 2x25x40 | 30 | 6,33 |
| NAKC065 | 2 1/2" | 75 - 81 | 10 | 2,75 | 141 | 74 | M8(6.8) | 2x25 | 10,5x14 | 2x25x40 | 25 | 5,92 |
| NAKC080 | 3" | 87 - 95 | 10 | 2,75 | 154 | 80 | M8(6.8) | 2x25 | 10,5x14 | 2x25x40 | 30 | 7,56 |
| NAKC100 | 4" | 109 - 119 | 14 | 3,75 | 178 | 93 | M8(6.8) | 2,5x30 | 12x14 | 2,5x30x40 | 25 | 10,72 |
| NAKC125 | 5" | 136 - 147 | 20 | 6 | 204 | 107 | M10(8.8) | 3x30 | 12x14 | 3x30x40 | 10 | 6,02 |
| NAKC150 | 6" | 164 - 174 | 20 | 6 | 229 | 120 | M10(8.8) | 3x30 | 12x14 | 3x30x40 | 10 | 6,79 |
| NAKC200 | 8" | 214 - 226 | 20 | 6 | 279 | 145 | M10(8.8) | 4x30 | 12x14 | 4x30x40 | 15 | 15,23 |
| NAKC250 | 10" | 266 - 274 | 20 | 6 | 335 | 173 | M10(8.8) | 4x30 | 12x14 | 4x30x40 | 15 | 18,455 |
| NAKC300 | 12" | 308 - 324 | 35 | 11,7 | 400 | 184 | M12(8.8) | 4x40 | 12,5x23 | 4x40x40 | 10 | 19,1 |
| NAKC350 | 14" | 340 - 356 | 35 | 11,7 | 432 | 221 | M12(8.8) | 4x40 | 12,5x23 | 4x40x40 | 8 | 16,78 |
| NAKC400 | 16" | 395 - 411 | 35 | 11,7 | 485 | 254 | M12(8.8) | 4x40 | 12,5x23 | 4x40x40 |
