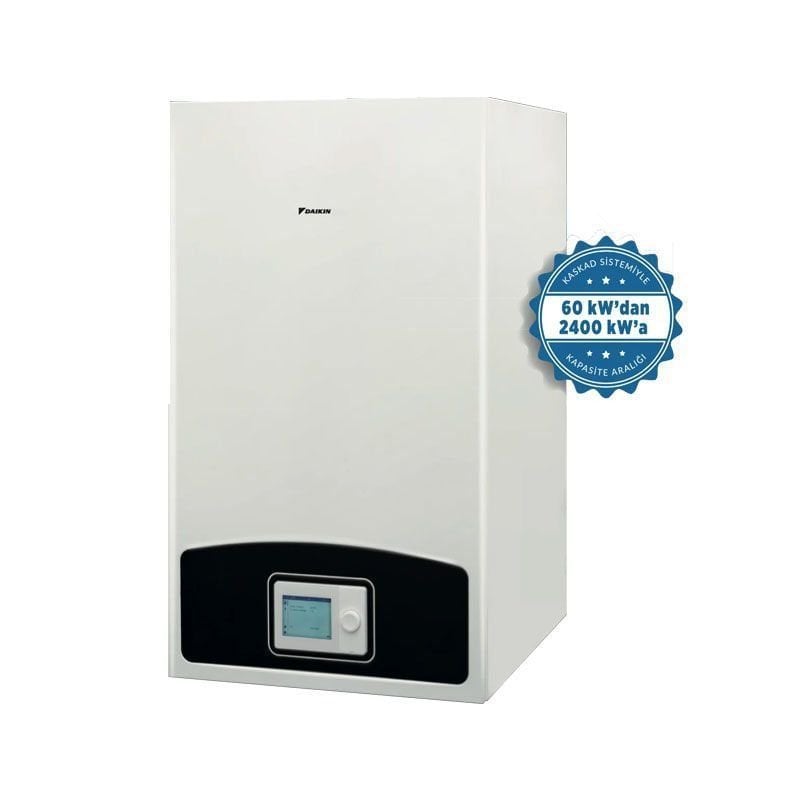

Dakin Sensei Duvar Tipi Yoğuşmalı Master Kazan - 130 kW
2400 kW'a Kadar Yüksek Kapasite Geniş Modülasyon Düşük NOx Düşük Yakıt Sarfiatı
- 60 kW, 130 kW, 150 kW seçenekleri ile Geniş Kapasite Aralığı
- 16 cihaza kadar kaskad olanağı ve tek sistemde 60 kW’dan 2400 kW’a kadar Yüksek Kapasite imkanı
- Paslanmaz Çelik EŞanjör sayesinde uzun ürün ömrü, güvenilirlik, sağlamlık, termal şoklara karsı direnç, düşük termal atalet ve suyun pH değerine karşı düşük duyarlılık
- Premix yoğuşma teknolojisi ile %109,1’e varan verim değeri ile Düşük Yakıt Sarfiyatı
- Entegre Kaskad Adaptörü Sayesinde Sistem Maliyet Avantajı
- Dijital kullanıcı paneli ile Tek Tuşla Hızlı ve Kolay Kurulum
- B ve C tipi uygulamalarla; Hermetik ve Yarı Hermetik Tip Baca Uygulama İmkanı
- Entegre Klape sayesinde Sistem Maliyet Avantajı
- Dijital kullanıcı paneli ile Tek Tuşla Hızlı ve Kolay Kurulum
- Entegre Kaskad Adaptörü
- Sınıfının en iyisi paslanmaz çelik eşanjör ve bakır su boruları sayesinde Uzun Ürün Ömrü
- Kaskad sistem maliyetini optimize etmek için her kapasitede Takipçi ve Lider Kazan Seçenekleri
- Geniş Baca Tipi Seçenekleri ve Hermetik Uygulamalara Uygunluk
- 6 bar’a kadar çıkabilen Çalışma Basıncı
- EMC performansını arttıran ve elektriksel arızaları azaltan Harmonik Filtre
- Farklı ihtiyaçlara göre Programlanabilme Özellikleri
- Uzaktan Kontrol imkanı
- MODBUS Sistemine Uyum ile akıllı binalarda kullanım
- Çoklu Isıtma zonlarını kontrol seçeneği
- Kaskad sistemlerde ürün ömrünü arttıran Eş Yaşlandırma Fonksiyonu
- Kompakt Boyutlar
- Sınıfının en iyi Komponentleri
- Daikin Hendek fabrikalarında Yerli Üretim
Yanma reaksiyonu sonucu ortaya çıkan su buharı buhar fazında bacadan atılırsa elde edilen ısı miktarı alt ısıl değeri, sıvı fazına dönüşürse elde edilen ısı miktarı üst ısıl değeri oluşturur. Yoğuşma teknolojisinde buharı yoğuşturan özel ısı eşanjör yapısı ile bu gizli buharlaşma ısısından yararlanılarak %109,1’e varan verim değerleri elde edilir ve yüksek oranda yakıt tasarrufu sağlanır.
Aynı zamanda baca sıcaklığının düşmesi ile emisyon değerlerinde azalmalar görülür; CO %80 ve NOx %90’ a varan oranda düşer. Bu sayede sistem çevreci bir özelliğe de sahiptir.
Paslanmaz Çelik Isu Eşanjörü Daikin kazanlarda kullanılan ısı eşanjörlerinin paslanmaz çelik boruları bükülmüş ve daha sonra hidro şekillendirilmiş hale getirilmiş olduğundan üniteler gayet kompakttır.
Hidro şekillendirme, paslanmaz çelik borular arasında aynı ve tutarlı bir alan sağlayan özel bir endüstriyel süreçtir. Buharın dolaşımını, ısı iletimini ve doğal temizleme işlemini kolaylaştırır.
Paslanmaz çelik, yoğuşma koşullarına mükemmel şekilde uyan bir malzemedir. Bu eşanjör güvenilirlik, sağlamlık, termal şoklara karşı direnç, düşük termal atalet, uzun ömür ve suyun pH değerine karşı düşük duyarlılık gibi konularda üstün özellikler sağlar.
Daikin kazanlar Bluejet® brülör sayesinde 1/6 oranında bir modülasyona ulaşır. Bu oran gaz tüketimini optimize eder. Ayrıca, ateşleme çevrim sayısının çok keskin bir şekilde azalmasına izin verir. Bu sayede komponentlerin ömrü daha uzun olur. Yenilikçi tasarımla, alev ayağını metal yüzeyden uzaklaştırarak metaldeki termal stresi sınırlar. Bu tasarım hem doğalgaz hem propan da çok daha düşük enerji sarfiyatına imkan verir.
Bluejet® brülörün 3 boyutlu yüzeyi, hem kazan devreye girerken hem de aşırı koşullarda (yoğun soğuk, zayıf gazlar, vb.) mükemmel alev tutuculuğu sağlar. Bu alev kararlılığı, daha geniş CO(karbonmonoksit) aralığı üzerinde çalışmayı mümkün kılar ve böylece NOx ve CO emisyonlarını %50’ye kadar azaltabilir.
Kaskad sistemlerinde, sistemde bulunan tüm kazanlar lider olarak seçilmiş tek bir kazan tarafından kontrol edilir. Dolayısı ile takipçi olan kazanların üzerinde bir kontrol paneli bulunmasına gerek yoktur.
Daikin kazanların her kapasite için hem lider hem takipçi versiyonları bulunmaktadır. Takipçi kazanların kontrolünün lider kazanın paneli üzerinden yapılabilmesine ek olarak takipçi kazanlar, kullanıcıya çalışma ve hata durumuna ilişkin bilgi veren bir “akıllı göz lambası” içerir.
Lider (Master)
Takipçi (Slave)
| Kapasite | : | 130 kW |
|
D2HWS060
|
D2HWS120 | D2HWS150 | ||
|
VERİM VE PERFORMANS
|
||||
|
Isıtma modunda maksimum ısıl yük
|
kW | 60 | 123 | 140,5 |
|
Isıtma modunda minimum ısıl yük
|
kW | 17,5 | 21 | 26 |
|
Nominal Isı Çıkışı
|
kW | 57 | 121 | 139 |
|
Isıtma modunda maksimum ısıl güç (80/60°C)
|
kW | 57,4 | 121,3 | 138,7 |
|
Isıtma modunda minimum ısıl güç (80/60°C)
|
kW | 17,1 | 20,6 | 25,6 |
|
Isıtma modunda maksimum ısıl güç (50/30°C)
|
kW | 63,3 | 130,9 | 150,2 |
|
Isıtma modunda minimum ısıl güç (50/30°C)
|
kW | 18,8 | 22,8 | 28,3 |
|
Tam yükte verim (80/60°C)
|
% | 95,7 | 98,6 | 98,7 |
|
Minimum yükte verim (80/60°C)
|
% | 97,5 | 98,2 | 98,3 |
|
Tam yükte verim (50/30°C)
|
% | 105,5 | 106,5 | 106,9 |
|
Minimum yükte verim (50/30°C)
|
% | 107,7 | 108,5 | 108,7 |
|
Kısmi (30%) yükte verim (30°C dönüş sıcaklığı)
|
% | 106,4 | 108,8 | 109,1 |
|
NOx sınıfı
|
6 | |||
|
Maksimum ısıtma modu ayar sıcaklığı (min./max.)
|
°C | 10/90 | ||
|
Maksimum kullanım suyu ayar sıcaklığı
|
°C | 65 | ||
|
Maksimum ısı eşanjörü AT koruma sıcaklığı
|
°C | 100 | ||
|
Tam yükte baca atık gaz basıncı
|
pascal | 150 | 300 | 350 |
|
Uygulama su basıncı (min - max)
|
bar | 0,8-4,5 | 0.8 - 6 | |
|
YAPISAL ÖZELLİKLER
|
||||
|
Su hacmi
|
litre | 3,7 | 9,9 | 11,6 |
|
Kuru ağırlık
|
kg | 50 | 75 | 80 |
|
Cihaz boyutları (Genişlik x Yükseklik x Derinlik)
|
mm | 500 x 840 x 590 | 500 x 840 x 590 | 500 x 840 x 590 |
|
ELEKTRİKSEL ÖZELLİKLER
|
||||
|
Besleme
|
V/Hz | 230-/ 50 | ||
|
Koruma seviyesi (C tipi baca için)
|
IP | IPX4D | ||
|
Koruma seviyesi (B tipi baca için)
|
IPX0 | |||
|
Güç tüketimi
|
W | 112 | 276 | 285 |
|
Bekleme modunda güç tüketimi
|
W | 2,5 | 2,5 | 2,5 |
|
SU VE GAZ BAĞLANTILARI
|
||||
|
Su giriş-çıkış çapları
|
0 | 1” 1 1/4” | ||
|
Gaz girişi
|
0 | 1” | ||
|
Atık gaz çıkışı (0)
|
mm | 80 / 125 100 / 150 | ||
|
YANMA DEĞERLERİ
|
||||
|
Gaz Kategorisi
|
I2H | I2H | I2H | |
|
Gaz giriş basıncı (G20)
|
mbar (MPa) | 20 (0,002) | 20 (0,002) | 20 (0,002) |
|
G20 gaz giriş basıncı (min./maks.)
|
mbar (MPa) | 17 - 25 (0,0017 - 0,0025) | 17 - 25 (0,0017 - 0,0025) | 17 - 25 (0,0017 - 0,0025) |
|
Doğal gaz (G20) tüketimi (min./maks.)
|
m3/h | 1,86 - 6,3 | 2,2 - 12,78 | 2,75 - 14,9 |
|
Baca tipleri
|
C13(x), C33(x), C43(x), C53(x), C63(x), C93(x), B23, B23P, B33 | |||
|
Tam yükte baca gazı sıcaklığı (80/60°C)
|
°C | 79,83 | 77,6 | 71,2 |
|
Minimum yükte baca gazı sıcaklığı (80/60°C)
|
°C | 52,5 | 57,8 | 61,4 |
|
Tam yükte baca gazı sıcaklığı (50/30°C)
|
°C | 59,7 | 61,5 | 59,3 |
|
Minimum yükte baca gazı sıcaklığı (50/30°C)
|
°C | 40,6 | 28 | 30,1 |
|
Tam yükte atık gaz çıkış hızı
|
g/sec | 27,03 | 53,59 | 60,79 |
|
Minimum yükte atık gaz çıkış hızı
|
g/sec | 8,43 | 9,95 | 12,31 |
|
ERP DEĞERLERİ
|
||||
|
Bekleme Modunda Isıtma Kaybı
|
kW | 0,078 | 0,087 | 0,1 |
|
Yıllık Enerji Tüketimi
|
kW/h | 32747 | 61032 | 69915 |
|
NOx Emisyonu
|
mg/kWh | 26,8 | 45,7 | 45,5 |
|
Isıtma Devresi Verim Sınıfı
|
- | A | ||
