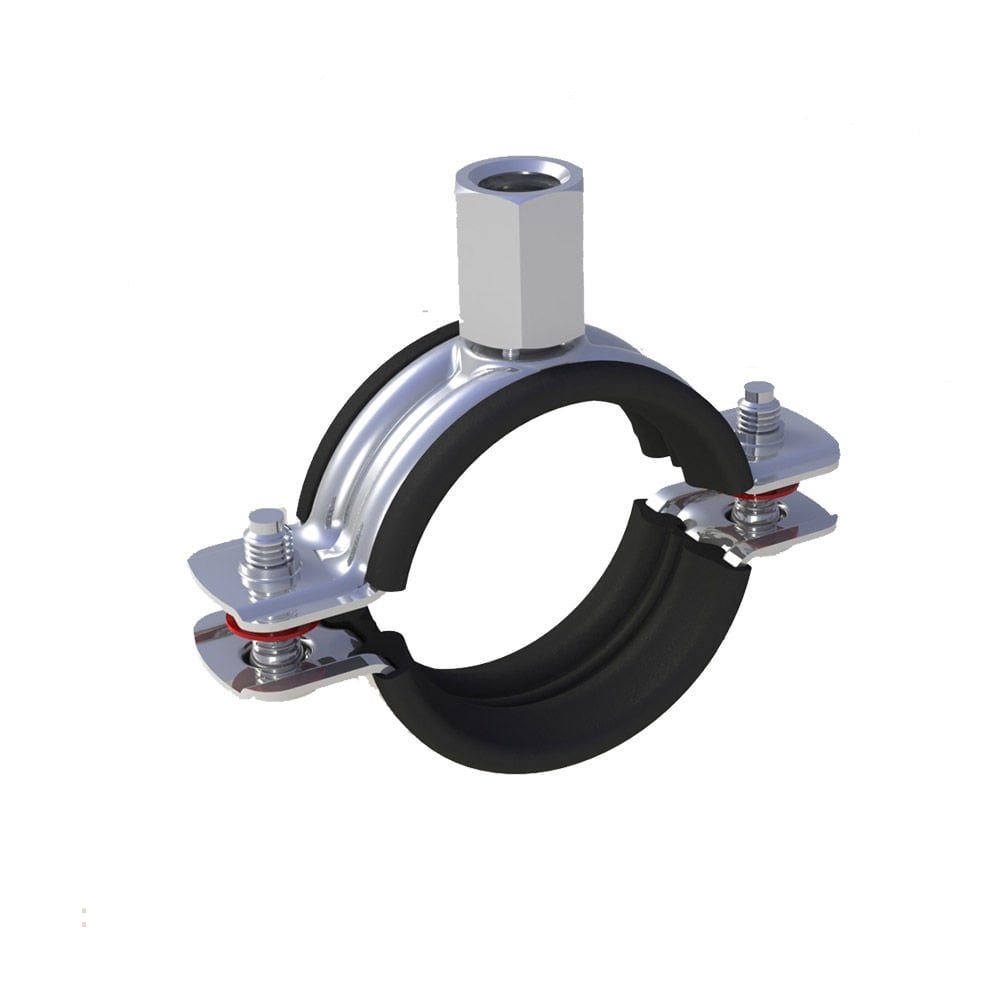

Kombi Somunlu Kelepçe - 1/8"
Boruların duvara (dikey ve yatay olarak), tavana ve zemine montajında kullanılır. Askı bağlantısı için kullanılan kombi somun ile M8 ve M10 bağlantı imkânı sağlanmaktadır. Kaynak federi ile daha sağlıklı somun kaynağı elde edilmektedir. Somunlu Kelepçe sabitleme işlemi Rot (Tij) ve çelik dübel kullanılarak yapılır.
Genel Özellikler : Çift formlu gövde yapısı ile yüksek mukavemet sağlanmaktadır. Yıldız başlı kombi ve altı köşe bağlantı cıvataları ile güvenli ve kolay kulak bağlantı imkânı sağlanmaktadır. Nakliye ve montaj sırasında cıvataların düşmemesi için plastik pul kullanılmaktadır. Paslanmaya karşı 8-12 mikron çinko kaplama yapılmaktadır. EPDM kauçuk izolasyon lastiği ile; DIN 4109’a göre 15 Db’e kadar ses düşümü, titreşim sönümü ve sistemdeki termal genleşmelere karşı kısmi emiş sağlanmaktadır.
| Tip | : | Lastikli, Kombi Somunlu |
| Ölçü (İnç) | : | 1/8" |

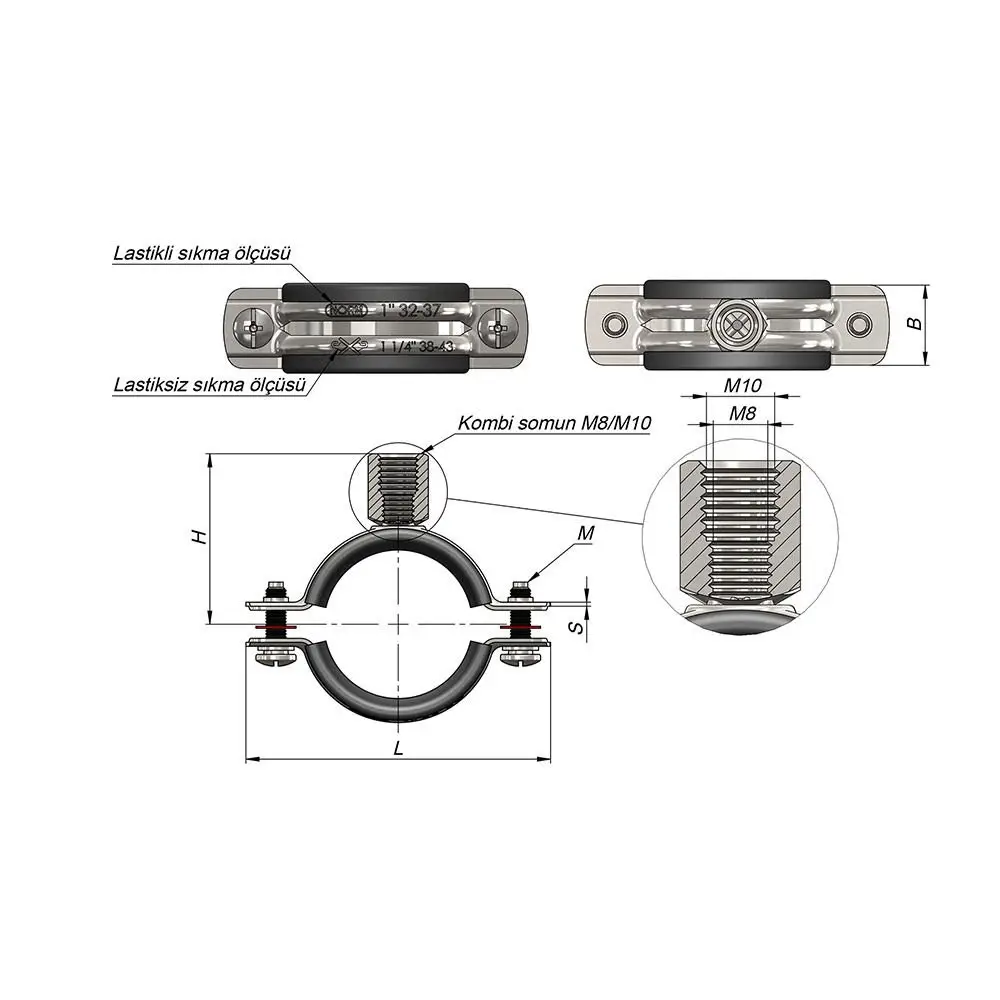

| Ürün Kodu | Ölçü | Sıkma Aralığı | Kopma Yükü | Çalışma Yükü | L | H | M | SxB | N | Koli Adedi | Koli Ağırlığı |
| (mm) | (KN) | (KN) | (mm) | (mm) | (mm) | ||||||
| NKSC006 | 1/8'' | 9 - 12 | 3,9 | 1,3 | 52,1 | 32 | M5 | 1x20 | M8 / M10 | 250 | 10,27 |
| NKSC008 | 1/4" | 13 - 20 | 3,9 | 1,3 | 54,5 | 32 | M5 | 1x20 | M8 / M10 | 250 | 10,58 |
| NKSC010 | 3/8" | 17 - 23 | 3,9 | 1,3 | 58,5 | 34 | M5 | 1x20 | M8 / M10 | 250 | 11,22 |
| NKSC015 | 1/2" | 21 - 26 | 3,9 | 1,3 | 62,5 | 36 | M5 | 1x20 | M8 / M10 | 200 | 9,5 |
| NKSC020 | 3/4" | 26 - 30 | 3,9 | 1,3 | 68,5 | 39 | M5 | 1x20 | M8 / M10 | 150 | 7,87 |
| NKSC025 | 1" | 33 - 37 | 3,9 | 1,3 | 76 | 42,5 | M5 | 1x20 | M8 / M10 | 150 | 8,65 |
| NKSC032 | 1 1/4" | 40 - 46 | 4,8 | 1,6 | 91,5 | 47 | M5 | 1,2x20 | M8 / M10 | 100 | 7,03 |
| NKSC040 | 1 1/2" | 48 - 53 | 4,8 | 1,6 | 99 | 50,5 | M5 | 1,2x20 | M8 / M10 | 75 | 5,82 |
| NKSC050 | 2" | 60 - 66 | 4,8 | 1,6 | 112 | 57 | M5 | 1,2x20 | M8 / M10 | 50 | 4,46 |
| NKSC065 | 2 1/2" | 75 - 84 | 6,9 | 2,3 | 134 | 66 | M6 | 1,5x25 | M8 / M10 | 40 | 5,85 |
| NKSC080 | 3" | 87 - 96 | 6,9 | 2,3 | 145 | 71,5 | M6 | 1,5x25 | M8 / M10 | 40 | 6,6 |
| NKSC100 | 4" | 109 - 119 | 6,9 | 2,3 | 170 | 84 | M6 | 1,5x25 | M8 / M10 | 30 | 5,78 |
| NKSC125 | 5" | 135 - 148 | 7,8 | 2,6 | 197 | 97 | M6 | 2x25 | M8 / M10 | 25 | 6,88 |
| NKSC150 | 6" | 158 - 170 | 7,8 | 2,6 | 222 | 109,5 | M6 | 2x25 | M8 / M10 | 20 | 6,18 |
| NKSC200 | 8" | 214 - 224 | 7,8 | 2,6 | 272 | 136 | M6 | 2x25 | M8 / M10 | 15 | 5,94 |
